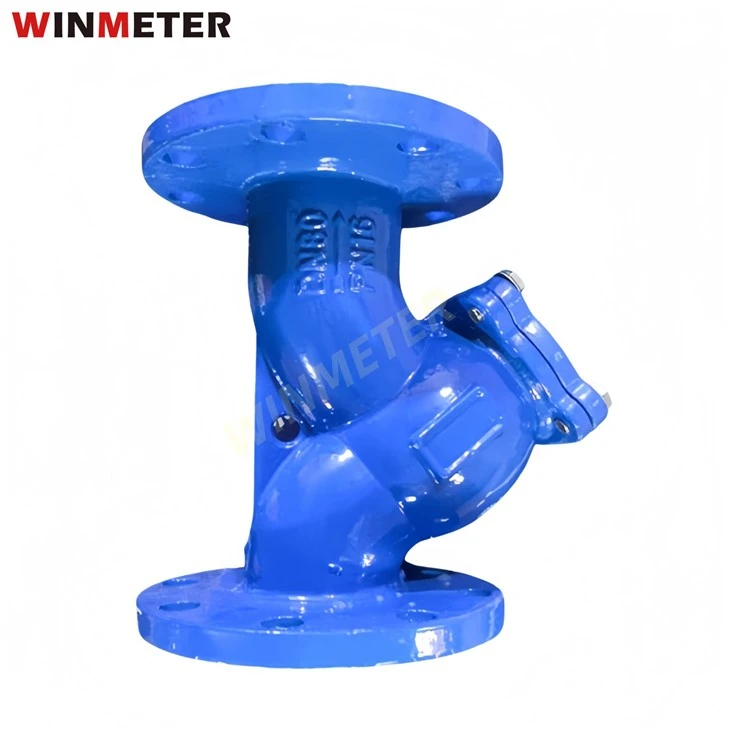

WINMETER Y{0}}tüüpi kurn (mudel: GL41H-16)

Tõhus filtreerimine · Kaitske torujuhtme seadmeid · Vastupidav ja kauakestev{0}}

WINMETER Y-Type Strainer (mudel GL41H-16) on kompaktne madala takistusega torujuhtme filtreerimisseade, mida kasutatakse laialdaselt selliste ainete nagu vesi, õli ja gaas filtreerimiseks. Selle "Y"-kujuline disain võimaldab ekraani hõlpsat hooldamist ja puhastamist. See püüab torujuhtmest tõhusalt kinni sellised lisandid nagu sete, rooste ja keevitusräbu, kaitstes allavoolu ventiile, pumpasid, soojusvahetiid ja muid kriitilisi seadmeid. See on asendamatu "eestkostja" nii tööstuslike kui ka tsiviilotstarbeliste torustike jaoks.

WINMETER Y{0}}Type Strainer töötab lihtsal mehaanilise pealtkuulamise põhimõttel. Kui vedelik (vedelik või gaas) siseneb kurna korpusesse sisselaskeavast, suunab voolutee söötme läbi kurna sõela. Ekraan toimib täppissõelana, püüdes kinni tahked lisandite osakesed, mis on suuremad kui võrgusilma ava. Puhas vedelik läbib seejärel sõela ja jätkab oma voolu läbi torujuhtme kurna väljalaskeava kaudu.

See protsess kaitseb tõhusalt allavoolu seadmeid, nagu rõhualandusventiilid, kaitseventiilid, pumbad, soojusvahetid ja instrumendid ummistumise, kulumise või kahjustuste eest. See tagab kogu süsteemi stabiilse töö ja pikendab seadmete kasutusiga. Peatatud lisandid kogunevad ekraani allossa. Kui vajate puhastamist, avage lihtsalt põhjas olev tühjenduskork või eemaldage ekraani kate, et ekraan eemaldada ja puhastada, taastades selle filtreerimisfunktsiooni.

1. Y-Shaped Flow Design: minimaalne vedelikukindlus, madal rõhukadu ja kõrge filtreerimise efektiivsus.
2. Tugev{0}}ekraan: valmistatud kvaliteetsest-roostevabast terasest, mis pakub suurepärast korrosioonikindlust ja vastupidavust. Standardsilma suurus on 18 (kohandatav).
3. Suur mustuse{0}}hoidmisvõime: Ekraani suur efektiivne filtreerimisala pikendab puhastustsükleid ja vähendab hooldussagedust.
4. Lihtne hooldus: Varustatud alumise tühjenduskorgi või äärikuga kattega, et eemaldada mustus kiiresti ja ekraan puhastamiseks hõlpsalt eemaldada.
5. Mitu materjali valikut: Klapi korpus on saadaval sellistest materjalidest nagu malm, süsinikteras (WCB), roostevaba teras 304/316 jne, mis sobivad erinevatele töötingimustele.
6. Paindlik paigaldus: saab paigaldada horisontaalselt või vertikaalselt (vertikaalseks paigaldamiseks veenduge, et äravooluava on allapoole), sobib piiratud ruumiga ruumide jaoks.

1. Materjalide komponent

2. GB Standardääriku mõõtmed

Märkused mõõtude kohta:

L= näost-näkku-näkku pikkus (struktuuri pikkus)

D= Ääriku välisläbimõõt

D1= Poldi ringi läbimõõt

D2= Kõrgendatud näo läbimõõt (tihenduspinna läbimõõt)

b= Ääriku paksus

f= Suurenenud näo kõrgus

z-d= Poldiaukude arv - Poltide aukude läbimõõt (mm)

Erinevate rahvusvaheliste insenerinõuete täitmiseks on WINMETER Y{0}}tüüpi kurnad saadaval erinevate äärikühendusstandarditega. Allpool on toodud tavaliste GB, EN ja ANSI standardite võrdlusmõõtmed.

1. GB standardäärik (GB/T 9119, JB/T 79)

Sobib surveklassidele PN16, PN25.

2. EN standardäärik (EN 1092-2)

Sobib rõhuklassile PN16. Mõõdud näost-näkku- vastavad standardile DIN3202 F1.

3. ANSI standardäärik (ASME B16.5)

Sobib surveklassile 150.

Märkus: Ülaltoodud mõõtmed on üldstandardite võrdlusväärtused. Tegelikud tooted võivad rõhutaseme, materjali ja tootmisprotsessi tõttu pisut erineda. Enne tellimist kinnitage konkreetsed mõõtmed meie müügiinseneridega.

Tööstuslik torustik: Tsirkuleeriva vee, nafta ja gaasi filtreerimine keemia-, nafta-, elektri- ja metallurgiatööstuses.

Kommunaaltehnika: Veevarustusvõrgud, reoveepuhastus, HVAC süsteemid.

Ehitusteenused:{0}}kõrghoonete veevarustus, tuletõrjesüsteemid, küttesüsteemid.

Toit ja farmaatsia: Hügieeniline filtreerimine jookide, vedelate ravimite jms jaoks (kasutades roostevabast terasest materjali).

Põllumajanduslik niisutus: tilk- ja sprinkler-niisutussüsteemide eelfiltreerimine-, et vältida düüside ummistumist.

1. Paigaldussuund

• Soovitatav on paigaldada horisontaalselt nii, et äravooluava jääb allapoole. Vertikaalsel paigaldamisel veenduge, et voolu suund oleks ülalt alla, äravooluava suunatud alla.
• Veenduge, et ventiili korpusele märgitud nool ühtiks kandja voolu suunaga.

2. Rutiinne hooldus

• Puhastage ekraani umbes nädal pärast seda, kui uus süsteem hakkab ehitusjääke eemaldama.
• Jälgige regulaarselt kurna manomeetrit. Rõhulangus, mis ületab 0,1 MPa (või vastavalt ettekirjutusele), näitab ekraani ummistumist ja vajab puhastamist.

3. Puhastusprotseduur

• Sulgege ventiilid enne ja pärast kurna ning vabastage rõhk ohutult nullini.
• Keerake ära tühjenduskork (või eemaldage alumise ääriku kate) ja võtke ekraan välja.
• Loputage ekraani puhta veega. Vajadusel kasutage tugevate jääkide eemaldamiseks pehmet harja.Ärge kasutage kõvasid tööriistu, mis võivad ekraani kahjustada.
• Paigaldage ekraan tagasi, keerake tühjenduskork/kaas kinni ja avage ventiilid uuesti, et jätkata normaalset tööd.

Kuidas valida õiget Y-tüüpi kurna? Kinnitage järgmised punktid:

1. Suurus: sobitage torujuhtme läbimõõt, tavaliselt mitte vähem kui seotud pumba sisselaskeava läbimõõt.

2. Surve reiting: Valige PN16, PN25, Class150 või kõrgem, lähtudes süsteemi maksimaalsest töörõhust.

3. Materjal:

Üldine vesi/õli: malm või süsinikteras.

Söövitav aine: roostevaba teras 304/316.

Toit/farmaatsia: hügieeniline roostevaba teras.

4. Filtreerimise täpsus: Valige võrgusilma suurus, lähtudes lisandite osakeste suurusest ja allavoolu seadmete nõuetest (nt 20-30 silma pumba kaitseks, 40-60 võrgusilma enne soojusvahetit, 80-100 silma düüside jaoks).

5. Ühenduse standard: GB standardäärikud on standardsed; nõudmisel on saadaval kohandatud valikud, nagu ANSI, JIS jne.

• Standardne teostusaeg: DN50-DN200 suurused on tavaliselt laos. DN250 ja üle selle nõuavad 3–7 tööpäeva (kinnituse saamiseks konsulteerige meie müügimeeskonnaga).
• Kohandamine: Pakume kohandamist spetsiaalsete materjalide, rõhuklasside, võrgusilma suuruste ja ühendusstandardite jaoks. Esitage oma tehnilised nõuded.
• Pakendamine ja saatmine: Pakendatud puidust või pappkarpidesse. Tarnitakse logistikateenuse pakkujate kaudu, kättesaadav üleriigiliselt.

• Aastatepikkune kogemus vedelike filtreerimisseadmete valmistamisel, tagades usaldusväärse kvaliteedi.
• Range kvaliteedikontroll; iga toode läbib survetesti.
• Üks{0}}tehniline tugi valiku ja-müügijärgse teeninduse jaoks.
